bmw m3 ホイールアライメント

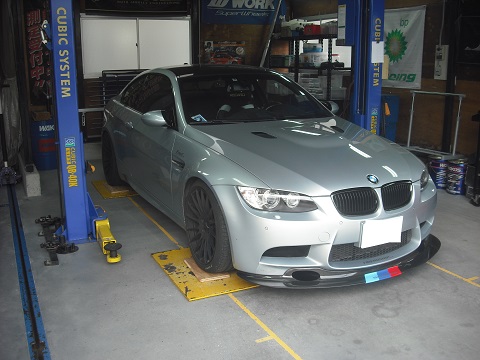

2019年1月18日 BMW M3 ホイールアライメント調整

サーキット走行をするので前後ともキャンバ角を大きくして欲しいとの事で入庫です。

2

bmw m3 ホイールアライメント 左フロントサスペンション

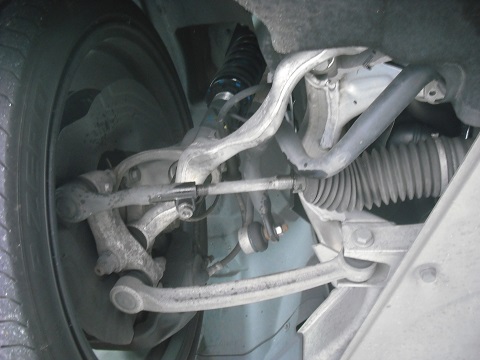

左フロントサスペンション
ロアアームは固定式なのでキャンバの調整機能は無しです。トーのみ調整可能。

3

bmw m3 ホイールアライメント 左リアサスペンション

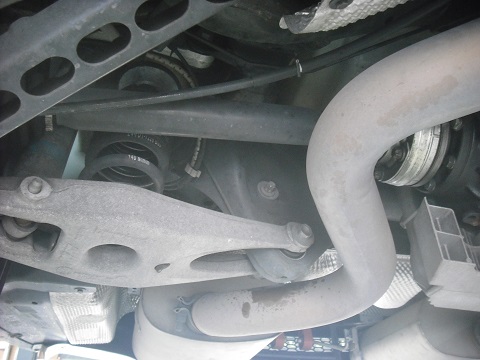

左リヤサスペンション
中央上のカムがキャンバ調整。下のカムがトー調整用のカム。

bmw m3 ホイールアライメント 左リヤサスペンション

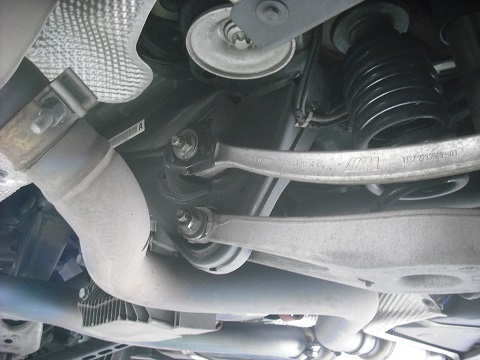

左リヤサスペンションを後方より撮影。
上のカムがキャンバ。下のカムがトー。ナットは18mm。

4

bmw m3 ホイールアライメント 左後輪

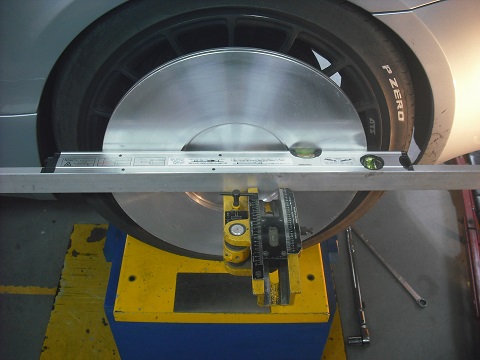

左後輪のキャンバ測定及びトー測定。
トータルトーの測定はレーザーを用いアナログテスターではあるものの0.1mm単位で測定を行います。

5

bmw m3 ホイールアライメント キャンバ

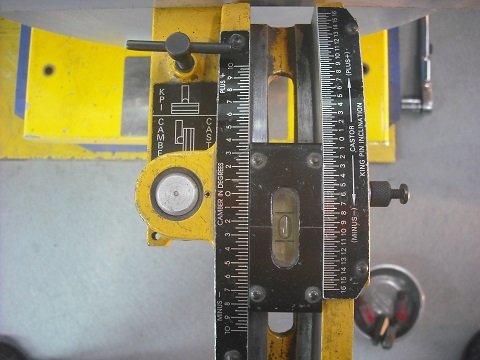

左後輪のキャンバ測定。
キャンバをネガ一杯にするとトーがイン過大になり目標のトータル0mmにならないためキャンバ角はマイナスの2度20分としました。

6

bmw m3 ホイールアライメント調整

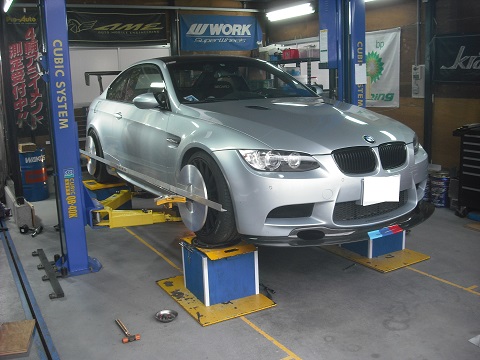

ちなみに前輪キャンバはマイナス3度05分で左右差の無い状態。トータルトーをインに1mmで作業終了。
